TDLAS 분광법

HOME > 제품소개 > 수분분석기 (가스,노점계) > TDLAS 분광법
Product Features & Benefits Data

확대보기

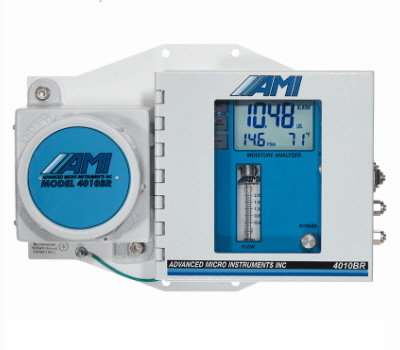

4010BR 수분측정기-TDLAS 분광법 (AMI)
• 측정범위 : 0.25-20.0 lbs of H2O
• 레이저 흡수분광법 (TDLAS)에 의한 혁신적인 수분측정기
• 2초내에 90%응답의 고속응답을 실현한 현신적인 제품.
• 장기간 안정적인 측정이 가능, 포화수증기량을 정확히 모니터링
• 천연가스, 석유화학 등 방폭 조건에서 수분 측정을 위한 이상적인 솔류션
• 작동 원리: 공정 가스에 포함 된 포화 수증기, 산소, 수소 등의 가스 분자는 근적외선을 흡수하는 성질을 가지고 있습니다. 가스 분자가 근적외선을 흡수 파장대는 가스의 종류에 따라 다르며, TDL에 의해 포화 수증기가 흡수하는 파장 대역을 핀 포인트로 측정함으로써 다른 가스 분자의 영향을받지 않고 포화 수증기량을 정확히 측정 할 수 있습니다.
이전패이지


• 측정 범위         : 0.25 – 20.0 lbs (5.25 – 420 ppm) H2O
• 사용 온도         : –6.7°C ~ 49°C
• 사용 유량(권장)    : 1.0 to 2.0 SCFH (0.5 – 1.0 Lpm)
• 사용 압력         : 1.0 − 20.0 psig (0.07 − 1.4 bar)
• 반응속도          : 측정값의 90% <2 초
• 재현성             :  범위의 ±1% 혹은 H2O의  ±0.25 중 큰 값
• 승인               : CSA-approved for Class 1, Div. 1, Groups C & D, T3A
• 전원               :  DC (10 – 28 VDC, 1.2 amps max)  / AC (110 – 120 VAC, 500 mA max)
• 무게               : 7.7 kg
• 마운트 타입       : Wall Mount or 2.0” Pipe
• WETTED PARTS : 316 S.S. 피팅, 무전 해 니켈 도금 셀 블록, TeFon® 기반 액체 거부 막,
                        아크릴 유량계 및 O- 링 (Viton 및 Buna-N)
