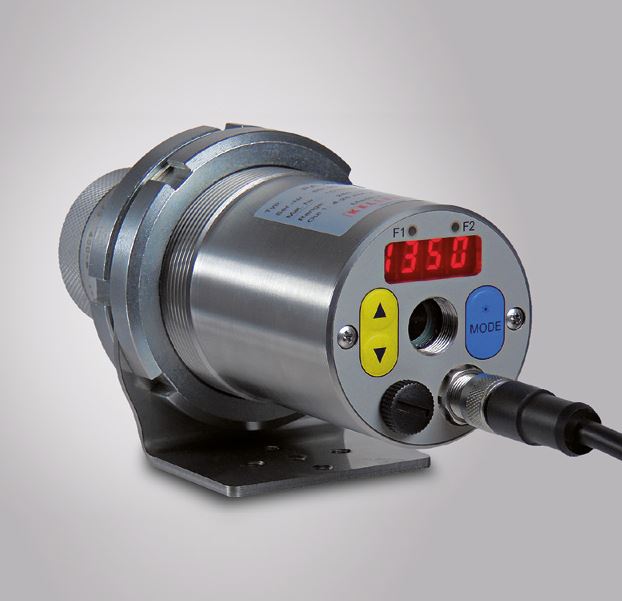

PA-연소가스
HOME > 제품소개 > 적외선온도계(KELLER) > PA-연소가스
| Product | Features & Benefits | Data |
|---|---|---|
 |
|
카다로그
| 측정 Parameter | |
|---|---|
| 측정 범위 | 700-1700 ° C |
| 감지기 | Si / Si 포토 다이오드 |
| 스펙트럼 범위 | 0,8 / 1.05 µm |
| 응답 시간 t 98 | ≤ 20ms (T> 650 ° C) ≤ 10ms (T> 750 ° C) |
| 측정 불확실성 | 측정 온도의 1 % [° C] |
| 반복성 | 2K |
| 온도 계수 | 0.05 % / K |
| 분해능 전류 출력 | 선택된 범위의 0.2 K + 0.03 % |
| 해상도 인터페이스 | 0.1 K |
| 해상도 표시 | 1 개 K |
| 전기 Parameter | |
| 아날로그 출력 | 0 (4)-20mA 선형, 전환 가능, 확장 가능 |
| 저항 | ≤ 500 Ω |
| 아날로그 입력 | 0-10 V |
| 스위칭 출력 | 2 x 오픈 컬렉터 24 V DC, ≤ 30 mA |
| 스위칭 입력 | 2 x ~ 24V |
| 상호 작용 | USB, RS 485 |
| 전원 | 24 V DC +10 % / -20 % |
| 소비 전류 | ≤ 175 mA bei 24 V DC |
| 카메라 | |
| 비디오 출력 | 컴포지트 PAL, 1Vpp, 75Ω |
| 특질 | |
| 조준 옵션 | 렌즈를 통한 시야, 레이저 스폿 라이트, 카메라 |
| 디스플레이 | 4 자리수 LED 디스플레이 빨간색, 숫자 높이 8mm |
| 상태 표시 | 2 x LED |
| 컨트롤 요소 | 버튼 3 개 |
| 일반 Parameter | |
| 연결 | M12 스레드 8 핀 연결 |
| 주위 온도 | 0-65 ° C |
| 보관 온도 | -20-+80 ° C |
| 허용 습도 | 95 % rH 이하 (비 응축) |
| 치수 | Ø 65 mm x 220 mm (최대 277 mm) |
| 주택 | 스테인리스 스틸 V2A (1.4305) |
| 보호 등급 | IP 65 acc. DIN 40050에 |
| 무게 | 약. 0.9 킬로그램 |
| 조정 가능한 Paremeter | |
|---|---|
| 매개 변수 | 측정 범위 아날로그 입력 및 출력 신호의 측정 변수 및 스케일 스무딩 필터 메모리 작동 모드 메모리 유지 시간 방사율 투과 반사 된 주변 방사선의 보정 경보 접점의 한계 및 작동 모드 ATD 기능의 매개 변수 (선택적) 선형화 기능 상태 표시 LED의 전류 및 온도의 시뮬레이션 온도 단위 ° C / ° F 측정 채널 두 색 단색 1 단색 2 모니터링 오염 문턱 레벨 그을음 계수 카메라 모델에 대해, 추가로 : TBC 함수 화이트 밸런스 |
| 기능 | |
|---|---|
| 과열 신호 | 내부 온도가 80 ° C를 초과하면 아날로그 출력에 20.5mA보다 큰 값이 표시됩니다. |
| 서비스 기능 | 측정 값 또는 전류 신호의 시뮬레이션 |
| ATD- (자동 온도 감지) 기능 | 불연속 공정에서 자동 온도 감지 |
| 납품 범위 | |
|---|---|
| 고온계 CellaCombustion PA 연결 케이블 VK 02 / A (5m) 비디오 케이블 VK 02 / F (5m) 내장 카메라가있는 모델 용 USB 케이블 VK 11 / D (1.8m) 소프트웨어 CellaView Manual (short) |
|
