[ 측정 시스템 ]

      NOx 배출량의 한계 값은 법적 규정 및 라이센스 요건에 따 라 점점 더 낮아지고 있습니다. 또한, 운영 비용을 절감하기 위해 열폐기물 소각플랜트 운영자에 대한 압력이 증가하고 있습니다. 동시에, 소각로의 효율을 높이고 소각로 벽의 마 모를 최소화하기 위한 노력도 이루어집니다. 모든 최적화 옵 션중에서 연소실의 온도를 정확하게 측정하는 것은 매우 중 요한 부분입니다. 질소 산화물은 폐기물내의 질소함량과 이 유기 오염 물질 파괴에 필요한 높은 연소 온도에서 발생합니 다. 850 ℃ ~ 1050 ℃ 의 온도 범위에서 환원제로서 암모니 아수의 첨가로 인해, 질소 산화물은 질소 (N₂) 및 물 (H₂O)로 전환됩니다.

       열전대를 사용하여 벽 근처의 온도가 측정되곤 합니다. 그러 나, 특히 벽에 열 교환기가 장착 된 경우, 소각로 내부 온도와 일치하지 않습니다. 열전대의 관성은 광범위한 공정 제어에 변동을 유발합니다. 또한 열전대는 노후화되는 물리적 문제 가 존재, 즉 측정 불확실성이 서서히 증가하는 문제를 가지고 있습니다. 정기적으로 교체해야 하므로 유지 비용이 지속적 으로 발생합니다. 따라서, 측정 대상의 적외선으로부터 온도 를 밀리 초 단위로 측정하는 마모없는 적외선온도계의 사용 이 이 측정 작업에 권장됩니다. 연소 과정은 매우 복잡하므 로 적절한 적외선온도계를 선택해야 합니다. 측정 지점에 따 라 적합한 타입의 적외선온도계가 사용되며, 이 적외선온도 계들은 스펙트럼 감도와 측정 방법이 다릅니다.

[ Measuring Point ]

<사진을 클릭하시면 관련 영상을 확인할 수 있습니다.>

1. Firebed - CellaTemp® PK 51 / CellaTemp® PX 13 / CellaPort PT 113
   이 모델들은 화염 가열로에서의 온도 측정을 위해 특별히 개발 되었습니다. 3.9 µm의 선택적 스펙트럼 범위 덕분에 적외선 온도계의 시야에 존재하는 수증기 및 CO₂는 먼 거리에서 측정 하더라도 측정 결과에 영향을 미치지 않습니다. 이로인해 화염 및 연소 가스를 통과해 정확한 측정이 가능합니다.

2. Sooty flames - CellaCombustion PK 62 / PX 47 / PT 147
    이 특수 적외선온도계 모델들은 석탄 화력 발전소 및 소각 시설에서 그을음 불꽃의 비접촉 온도 측정에 사용됩니다. Two color 방법에 기초한 측정 및 신호 처리는 두 가지 파장의 근적외선 범위에서 불꽃의 매연 방출 입자의 열 방사를 검출합 니다. 그을음 입자의 파장-의존 방사 특성 및 불꽃의 광학 밀도 의 영향을 보정하기 위해, 온도 측정시 특수 알고리즘이 사용됩 니다. 화염 온도는 연소로 작동에서 연소를 최적화하고 오염 물 질 배출을 줄이며 연소실과 열교환기의 슬래그를 최소화하는 데 사용될 수 있습니다.

3. Hot combustion gases (일산화탄소) - CellaCombustion PK 73 / PX 18 / PT 118
    이 적외선 온도계들는 고온 연소 가스의 일산화탄소가 높은 광 학 밀도를 갖는 특정 파장에서 측정한다. 측정 깊이는 일산화탄 소의 농도와 측정 지점의 가스안의 입자 비율에 따라 달라집니 다. 이 모델들은 열폐기물 처리시설 및 석탄 발전소와 같은 대형 연소 시설 (> 4m) 에 사용됩니다

4. Hot combustion gases (이산화탄소) - CellaCombustion PK 72 / PX 17 / PT 117
    이 모델들은 높은 광학 밀도를 갖는 고온의 이산화탄소 함유 가스 이런 우수한 방사 특성을 갖는 특정 파장에서 측정을 수 행합니다. 이 적외선온도계들는 가스 연소 보일러 및 소규모 연 소 설비 (< 4m) 에서 배기 가스 온도를 측정하는 데 사용됩니다. 측정 깊이는 고온 가스의 이산화탄소 농도에 따라 다릅니다.

5. Hot exhaust gases - CellaCombustion PK 73 / PX 18 / PT 118
    오염 물질 배출을 허용 한계 값 미만으로 유지하려면 연소 공 기를 공급 한 후 배기 가스의 최소 온도가 그 가스 구성에 따 라 850 – 1,100 ° C 사이여야 합니다.

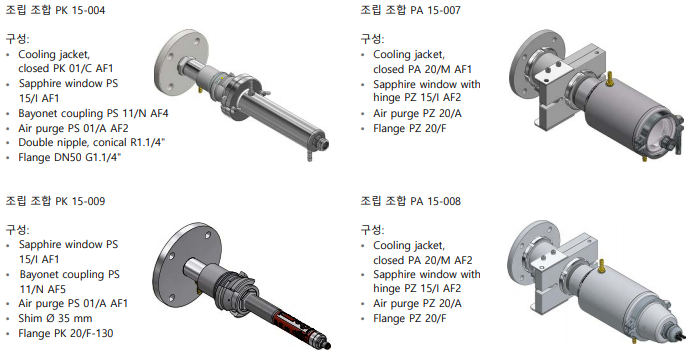

[Accessories]

소각 시설 비접촉 온도 측정 시스템
1. Firebed

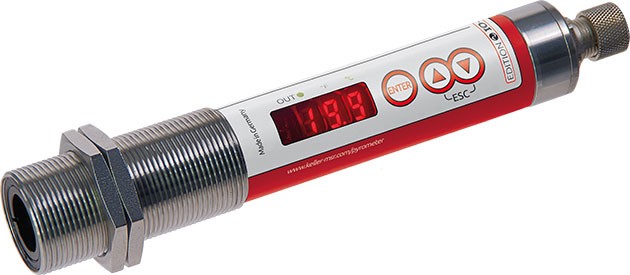

설치형 적외선온도계 PK 51
400 - 1400 °C


<바로가기-사진을 클릭하면 관련 페이지로 이동합니다.>

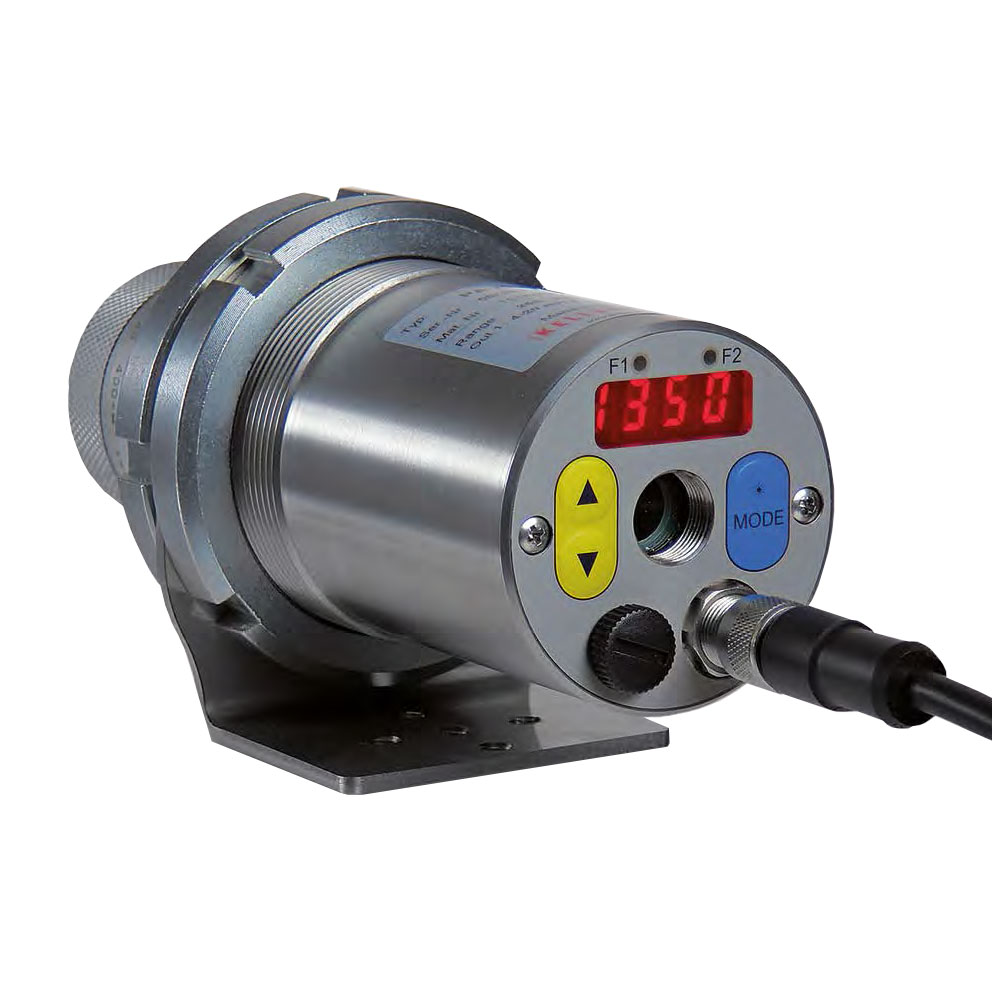

설치형 적외선온도계 PA 13
시야관통형, 카메라화상형 500 - 1600°C

<바로가기-사진을 클릭하면 관련 페이지로 이동합니다.>

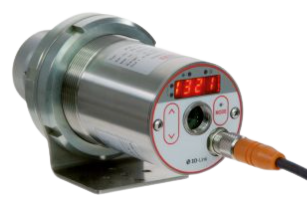

설치형 적외선온도계 PX 13
시야관통형, 카메라화상형 500 - 1600°C

<바로가기-사진을 클릭하면 관련 페이지로 이동합니다.>

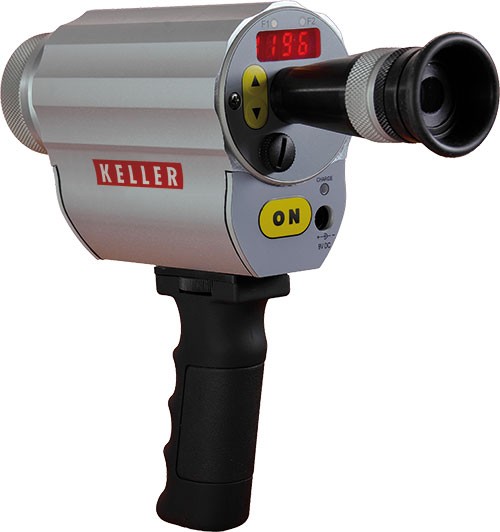

휴대용 적외선온도계 PT 113
시야관통형 500 - 1600°C

<바로가기-사진을 클릭하면 관련 페이지로 이동합니다.>

 2. Sooty Flames

설치형 적외선온도계PK 62
700 - 1700 °C

<바로가기-사진을 클릭하면 관련 페이지로 이동합니다.>

설치형 적외선온도계 PA 47
시야관통형, 카메라화상형 700 - 1700 °C

<바로가기-사진을 클릭하면 관련 페이지로 이동합니다.>

설치형 적외선온도계 PX 47
시야관통형, 카메라화상형 700 - 1700 °C

<바로가기-사진을 클릭하면 관련 페이지로 이동합니다.>


휴대용 적외선온도계 PT 147
시야관통형 700 - 1700 °C


<바로가기-사진을 클릭하면 관련 페이지로 이동합니다.>

3. Hot combustion gases with large measuring depth

설치형 적외선온도계PK 73
500 - 2500 °C

<바로가기-사진을 클릭하면 관련 페이지로 이동합니다.>


설치형 적외선온도계 PA 18
시야관통형, 카메라화상형 500-2500°C

<바로가기-사진을 클릭하면 관련 페이지로 이동합니다.>

설치형 적외선온도계 PX 18
시야관통형, 카메라화상형 500-2500°C

<바로가기-사진을 클릭하면 관련 페이지로 이동합니다.>

휴대용 적외선온도계 PT 118
시야관통형 500-2500°C

<바로가기-사진을 클릭하면 관련 페이지로 이동합니다.>


4. Hot combustion gases with low measurement depth
설치형 적외선 온도계 PK72
400 - 2000°C


<바로가기-사진을 클릭하면 관련 페이지로 이동합니다.>


설치형 적외선 온도계 PA 17
시야관통형, 카메라화상형 400 - 2000°C

<바로가기-사진을 클릭하면 관련 페이지로 이동합니다.>


설치형 적외선온도계 PX 17
시야관통형, 카메라화상형 400 - 2000°C

<바로가기-사진을 클릭하면 관련 페이지로 이동합니다.>



휴대용 적외선온도계 PT 117
시야관통형 400 - 2000°C


<바로가기-사진을 클릭하면 관련 페이지로 이동합니다.>
